Hvad er de forskellige typer brovægte?

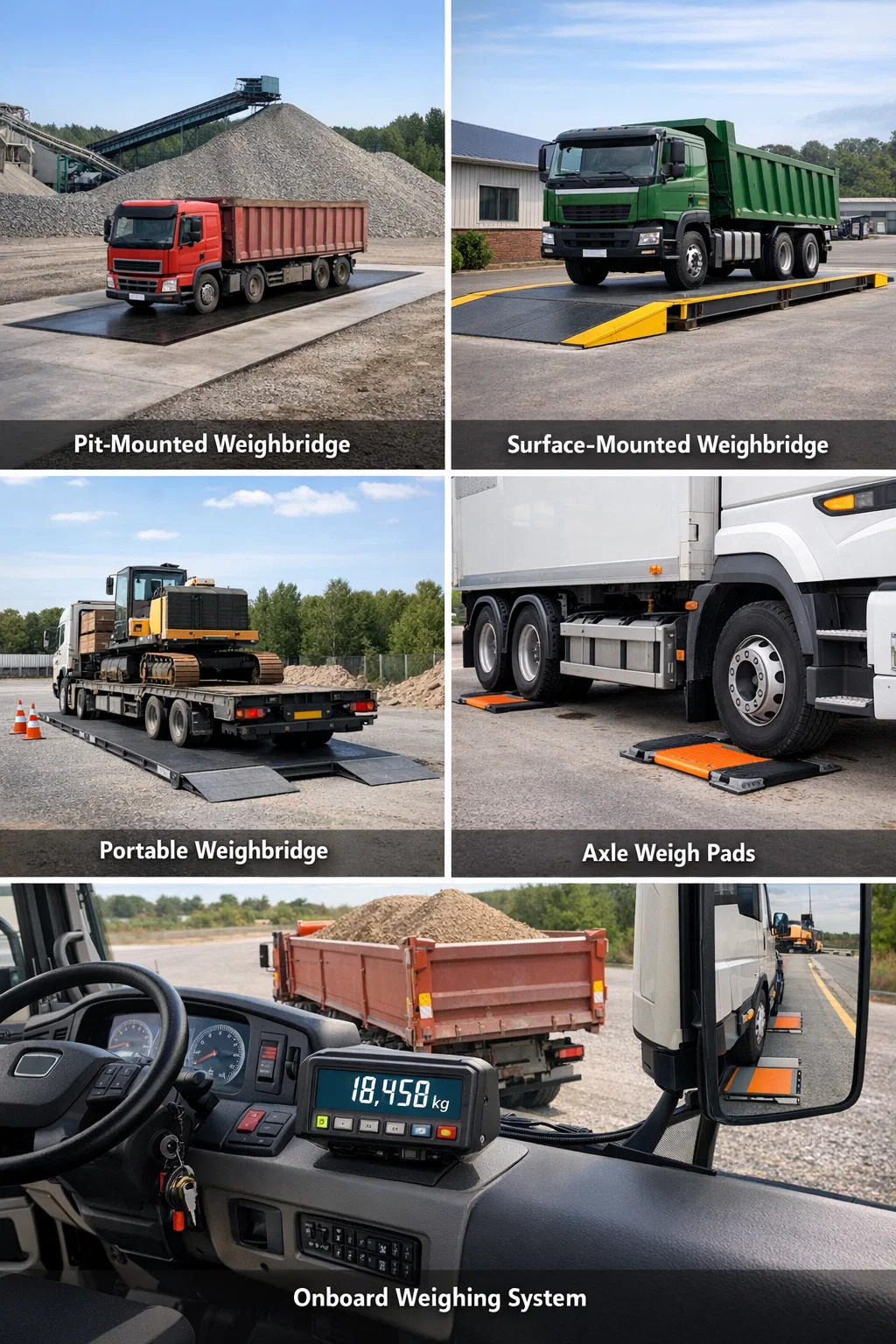

Brovægte - også kaldet lastbilvægte eller akselvejesystemer - kommer i flere forskellige typer, der hver især er konstrueret til specifikke miljøer, belastningskapaciteter og driftsbehov. Hovedtyperne af brovægte er pit-monterede, overflademonterede (pitless), bærbare, akselvægte og vejesystemer ombord. At vælge den forkerte type kan resultere i dyre unøjagtigheder, strukturelle problemer eller manglende overholdelse af lovgivningen, så det er vigtigt at forstå forskellene før enhver købs- eller installationsbeslutning.

Moderne brovægte kan håndtere laster fra et par tons til over 200 tons, og de er indsat i industrier, herunder minedrift, landbrug, logistik, affaldshåndtering, byggeri og fremstilling. Det globale marked for lastbilvægte blev vurderet til ca USD 1,2 milliarder i 2023 og forventes at vokse støt, hvilket afspejler den kritiske rolle, nøjagtig vægtmåling spiller i handel, overholdelse og drift.

Pit-monteret Brovægte

Grubemonterede brovægte monteres i en betongrav, så vejeplatformen flugter med det omgivende jordniveau. Køretøjer kører op på vægten uden at støde på nogen rampe eller hævet kant, hvilket gør til- og frakørslen problemfri. Dette design er især almindeligt ved permanente, meget trafikerede faciliteter såsom stenbrud, havne, kornsiloer og affaldsoverførselsstationer.

Konstruktion og vejeceller

Brovægtsdækket sidder på en række kompressions- eller forskydningsstråle-belastningsceller placeret ved bunden af brønden. De fleste grubeinstallationer bruger mellem fire og otte vejeceller, afhængigt af dæklængden. Standard grubevægte i kommercielle lastbiler er typisk 18 meter lang og 3 meter bred , der kan rumme leddelte lastbiler og tunge godskøretøjer på op til 60 tons eller mere.

Fordele og begrænsninger

• Jævn køretøjsadgang — ingen ramper påkrævet, hvilket reducerer risikoen for køretøjsskader eller førerens tøven
• Æstetisk integration - platformen sidder i niveau med gårdsoverfladen og holder stedets layout rent
• Velegnet til højfrekvente vejeoperationer, der ofte logger hundredvis af transaktioner om dagen
• Højere installationsomkostninger på grund af anlægsarbejder - udgravning, formning og vandtætning af gruben kan tilføje 20 % til 40 % til den samlede projektomkostning sammenlignet med overflademonterede alternativer
• Dræning er en vedvarende vedligeholdelsesudfordring; Vandophobning i brønden kan korrodere vejeceller og elektronik, hvis det ikke håndteres korrekt
• Flytning er ekstremt vanskelig, når først de er installeret - de er i det væsentlige permanente strukturer

Grubevægte er det traditionelle valg i Storbritannien og store dele af Europa, især ved etablerede tilslagsbehandlings- og affaldsanlæg. Mange lokale myndigheder og regulerende organer bruger dem til lovlige applikationer i henhold til lovgivningen om vægte og mål.

Overflademonterede (pitløse) brovægte

Overflademonterede brovægte, ofte kaldet pitløse brovægte, sidder direkte på et forberedt betonfundament i jordhøjde. Køretøjer får adgang til platformen via skrå tilkørselsramper i hver ende. Dette design har vundet betydelig popularitet i løbet af de sidste to årtier, fordi det undgår de dyre og tidskrævende anlægsarbejder i forbindelse med grubekonstruktion.

Installations- og fundamentkrav

En brøndfri brovægt kræver en flad, armeret betonpude frem for en brønd. Fundamentdybden er typisk mindre - omkring 200 til 300 mm armeret beton - sammenlignet med de 1,5 til 2 meter dybde, der er nødvendig for en brøndinstallation. Dette udmønter sig direkte i lavere omkostninger til grundarbejde og hurtigere idriftsættelse. Installationstiden for en brøndfri brovægt er ofte to til tre dage, mod en til to uger for en installation af grubetypen.

Hvornår skal man vælge en grubefri vægtbro

Overflademonterede brovægte er det rigtige valg, når:

• Pladsen har et højt vandspejl, hvilket gør dyb udgravning upraktisk eller dyr
• Operationen skal muligvis flyttes i fremtiden - brøndeløse dæk kan løftes og flyttes med passende udstyr
• Budgetbegrænsninger gør omfattende anlægsarbejder uønskede
• Grunden ligger på forurenet grund, hvor gravegrave ville udløse komplekse miljøbestemmelser

Afvejningen er, at køretøjers tilkørselsramper skaber en lille ændring i stigningen, som kan forårsage problemer med meget lavt slyngede køretøjer eller trailere. Rampehøjden er normalt 400 til 600 mm, og indflyvningsvinklen skal være gradvis nok til at undgå jordforbindelse. På trods af dette tegner grubeløse brovægte sig nu for størstedelen af ​​nye brovægtsinstallationer på mange markeder.

Bærbare og modulære brovægte

Bærbare brovægte er designet til steder, der kræver vægtmåling uden permanent installation. De er typisk modulopbyggede - samlet fra sammenlåsende sektioner, der kan forbindes for at danne en vejeplatform i fuld længde, derefter adskilles og transporteres til et andet sted. Nogle bærbare modeller er trailermonteret for hurtig implementering.

Typiske applikationer

• Midlertidige byggepladser — overvågning af materialeleverancer eller affaldsfjernelse uden at investere i en permanent struktur
• Håndhævelse og overholdelseskontrol — vejmyndigheder bruger bærbare akselvægte og bærbare vægte i fuld længde under vejkontrolkampagner
• Sæsonbestemt landbrugsbrug — indsat på høsttidspunktet til vejning af kornlastbiler og fjernet i resten af året
• Fjern- eller midlertidig minedrift hvor det ikke er økonomisk rentabelt at bygge permanent infrastruktur
• Udlejning og udlejning — virksomheder kan leje bærbare vægte til kortsigtede projekter til en brøkdel af omkostningerne ved en permanent installation

Nøjagtighed og kapacitet

Bærbare brovægte skal stadig opfylde lovmæssige krav til nøjagtighed, hvis de bruges til handel. I Det Forenede Kongerige er lovlige bærbare vægte verificeret i henhold til direktivet om ikke-automatiske vejeinstrumenter (NAWI). Nøjagtighedsklassen er typisk OIML Klasse III, med maksimalt tilladte fejl på 0,5 % til 1 % af den påførte belastning. Kapaciteten varierer fra 30 til 80 tons for de fleste kommercielle bærbare modeller, selvom der findes kraftige versioner for op til 150 tons.

En begrænsning ved bærbare brovægte er, at de kræver en rimelig flad og fast overflade for nøjagtige aflæsninger. Blød jord eller betydelige gradienter kan påvirke vejecellens ydeevne og resultere i fejl. Nogle operatører bruger stålslibeplader under vejecellerne for at fordele vægten og forbedre stabiliteten.

Akselvægte og multiplatformssystemer

En akselvægt (også kaldet en akselvægt eller akselpudevægter) er en kort vejeplatform, der måler vægten af en eller to aksler ad gangen, snarere end køretøjets bruttovægt i en enkelt gennemkørsel. De individuelle akselaflæsninger summeres derefter for at give køretøjets samlede vægt. Disse kaldes nogle gange "veje-i-bevægelse"-enheder, når køretøjet bevæger sig, eller statiske akselvægte, når køretøjet stopper på hver pude i rækkefølge.

Statiske akselvægte

Statiske akselvægte kræver, at føreren stopper med hver aksel eller akselgruppe placeret på platformen. Når aflæsningen er foretaget, bevæger køretøjet sig fremad for at positionere den næste akselgruppe. Den komplette vejeproces involverer flere stop. Selvom denne metode fungerer godt til overensstemmelseskontrol, det tager tre til fem minutter pr. køretøj , hvilket gør den uegnet til operationer med høj kapacitet.

Veje-i-bevægelse (WIM) systemer

Vejningssystemer bruger sensorer indlejret i vejoverfladen til at fange akseltryk, når køretøjer passerer med normal kørehastighed - nogle gange op til 80 km/t. WIM-sensorer omfatter bøjningsplader, kvarts-piezo-sensorer og polymer-piezo-kabler. Teknologien giver mulighed for kontinuerlig trafikovervågning uden at standse køretøjer, hvilket gør den uvurderlig for vejmyndigheder, der håndterer brobelastningsgrænser og fortovsslid.

WIM-systemer bruges typisk ikke som lovlige vejeapparater alene, men forudvalgte WIM-installationer markerer overvægtige køretøjer til omdirigering til en statisk brovægt for bekræftet måling. Denne arbejdsgang kan reducere håndhævelsesinspektionstiden med op til 70 % ved automatisk at frasortere køretøjer, der opfylder kravene.

Konfigurationer af brovægte med flere platforme

Nogle operationer kræver vejning af meget lange køretøjer - vejtog eller intermodale kombinationer på over 25 meter - som ikke kan placeres på et enkelt standarddæk. Flerplatformsvægte forbinder to eller flere uafhængige vejeplatforme ende mod ende. Hver platform er forbundet til den centrale indikator, og den samlede bruttovægt er summen af ​​alle platformsaflæsninger taget samtidigt. Denne konfiguration er almindelig på australske og sydafrikanske mine- og landbrugssteder, hvor vogntogkombinationer er standard.

Indbyggede vejesystemer

Vejesystemer ombord er ikke traditionelle brovægte i den forstand, at de ikke kræver, at et køretøj kører ind på en fast platform. I stedet er vejeceller eller tryksensorer integreret i selve køretøjet - typisk monteret på akslen, affjedringen eller karosseriet - og måler den last, der bæres i realtid. De kaldes nogle gange køretøjsmonterede vægte eller indbyggede vægte.

Hvordan de virker

Almindelige indbyggede vejeteknologier omfatter:

• Overvågning af luftaffjedringstryk — måler airbagtrykket, som korrelerer med belastningen; almindelig på tunge lastbiler med luftaffjedring
• Indlæs pindesensorer — integreret i ophængsmonteringspunkter eller sættevognskoblinger for at måle forskydningskraften fra lasten
• Strain gauge-baserede systemer — sensorer, der er bundet til køretøjets ramme eller aksel, måler belastningen forårsaget af belastning
• Hydraulisk belastningsregistrering — bruges på gaffeltrucks og læssere, måler hydraulisk væsketryk for at bestemme løftet last

Anvendelser inden for affaldshåndtering og byggeri

Vejning ombord er udbredt i renovationskøretøjer, hvor kommunalbestyrelsen bruger dem til at registrere vægten af affald indsamlet fra hver husstand eller erhvervskunde. Nogle britiske lokale myndigheder har brugt vejedata ombord til at implementere afgiftsordninger for erhvervsaffald, der betales efter vægt. I byggeriet giver gravemaskiner og dumpere udstyret med indbyggede vægte operatører mulighed for at spore nyttelast pr. cyklus uden at vende tilbage til en fast brovægt, forbedrer læsseeffektiviteten med 10% til 20% i typiske jordflytningsoperationer.

Nøjagtighedsbegrænsninger er den største ulempe. De fleste indbyggede systemer opnår nøjagtigheder på ±1 % til ±3 % sammenlignet med ±0,1 % eller bedre for en velkalibreret statisk brovægt. Dette gør dem uegnede til legal-for-trade formål i de fleste jurisdiktioner, selvom de er fremragende til operationel styring og forebyggelse af overbelastning.

Ståldæk vs. Betondæksvægte

Uanset om en brovægt er grubemonteret eller grubefri, kan selve dækket være fremstillet af stål eller armeret beton. Denne skelnen har enorm betydning for langsigtede omkostninger, holdbarhed og vedligeholdelseskrav.

Betondæksvægte foretrækkes i stigende grad til permanente installationer i krævende miljøer såsom færdigblandede betonanlæg, kemiske værker og affaldsanlæg, hvor syrer, baser og kraftig slid hurtigt ville nedbryde et ståldæk. Ståldæk er fortsat standarden for bærbare og modulære applikationer, hvor vægt og let transport er prioriteret.

Vejecelleteknologi i moderne brovægte

Den type vejecelle, der bruges i en brovægt, påvirker direkte nøjagtighed, vedligeholdelseskrav og levetid. Alle moderne brovægte bruger elektroniske vejeceller, men det specifikke celledesign varierer efter anvendelse.

Kompressionsbelastningsceller

Kompressionsvejeceller er den mest almindelige type, der anvendes i grubevægte. Dækket hviler direkte på cellerne, som komprimeres efterhånden som belastningen øges. De er robuste, kompakte og velegnede til applikationer med høj kapacitet. Typiske kapaciteter varierer fra 30 til 150 tons pr. celle. Hermetisk forseglede versioner af rustfrit stål fås til korrosive eller våde miljøer.

Forskydningsstrålebelastningsceller

Forskydningsbjælkeceller er meget udbredt i grubeløse og overflademonterede brovægte. Cellen er fikseret i den ene ende og belastet i den anden, hvilket genererer en forskydningskraft målt af strain gauges bundet til bjælken. De tilbyder fremragende nøjagtighed og er relativt ufølsomme over for belastning uden for centrum - en vigtig egenskab, når køretøjets aksler ikke altid er perfekt centreret på platformen.

Digitale vejeceller og smart vejning

Digitale vejeceller konverterer det analoge strain gauge-signal til en digital udgang ved selve cellen i stedet for ved indikatoren. Dette reducerer signalforringelsen betydeligt over lange kabelløb og gør hver celle individuelt adresserbar. Installatører kan diagnosticere, hvilken specifik celle der yder dårligt uden at fjerne dækket. Integration med brovægtsstyringssoftware - inklusive cloud-baserede platforme, der logger hver transaktion med tidsstempel, køretøjsregistrering og billede - er ligetil med digitale cellenetværk. Nogle systemer bruger nu trådløse digitale vejeceller, hvilket helt eliminerer kabelføringer og forenkling af eftermontering af eksisterende gruber.

Udvælgelse af brovægt: nøglefaktorer at evaluere

Med så mange typer brovægte til rådighed, kræver valg af den rigtige konfiguration en klar vurdering af stedet, arbejdsbyrden, det lovgivningsmæssige miljø og budgettet. Følgende faktorer bør behandles, før der specificeres nogen brovægtsinstallation.

Trafikmængde og gennemløb

Steder, der vejer mere end 100 køretøjer om dagen, drager betydelig fordel af automatisk nummerpladegenkendelse (ANPR), ubemandet brovægtsdrift og trafiklyskontrolsystemer. Storvolumenoperationer såsom stenbrud og affaldsoverførselsstationer behandler rutinemæssigt 200 til 400 transaktioner om dagen og kræver robuste, hurtige responssystemer med minimal manuel indgriben.

Juridiske krav til handel

Hvis brovægten skal bruges som grundlag for fakturering - for eksempel opkrævning af kunder pr. ton solgt materiale - skal den verificeres som et legalt-for-trade-instrument. I Storbritannien betyder dette godkendelse i henhold til Weights and Measures Act 1985 og verifikation af en handelsstandardansvarlig eller godkendt verifikator. Brovægten skal opnå den krævede nøjagtighedsklasse og genverificeres med jævne mellemrum (typisk hvert andet år til tunge industrielle applikationer). Ikke alle brovægtstyper kvalificerer sig - permanente statiske brovægte er meget nemmere at certificere end bærbare eller indbyggede systemer.

Anlægsforhold og jordforhold

Steder med højt vandspejl, lavvandet grundfjeld eller forurenet jord, der ikke kan udgraves, vil udelukke grubevægte og foretrække brøndløse eller bærbare alternativer. Jordbærende kapacitet skal vurderes af en konstruktionsingeniør, før fundamentets dimensioner specificeres - utilstrækkelige fundamenter er en førende årsag til vejecelleskade og unøjagtige aflæsninger over tid.

Køretøjstyper og -længder

Det længste køretøj, der forventes at bruge brovægten, bestemmer minimumsplatformlængden. En standard britisk leddelt lastbil er op til 18,75 meter lang , hvilket betyder, at platformen og indflyvningszonen tilsammen skal rumme dette, uden at køretøjet hænger ud over vejedækket. Til operationer, der modtager vekselladsenheder, B-tog eller europæiske megatrailere, kan platformlængder på 20 til 24 meter være nødvendige. En brovægt, der er for kort, vil give unøjagtige aflæsninger, fordi en del af køretøjets vægt hviler på tilkørselsrampen eller omgivende terræn i stedet for på vejecellerne.

Krav til miljø og farlige områder

Brovægte i fødevareforarbejdningsanlæg, kemiske faciliteter eller ATEX-klassificerede zoner (hvor eksplosive atmosfærer kan være til stede) kræver specielt specificerede vejeceller og indikatorer. ATEX-klassificerede vejeceller bruger egensikre eller eksplosionssikre design, der forhindrer risikoen for antændelse. Tilsvarende har brovægte i meget kolde klimaer (under -20°C) brug for vejeceller og indikatorer, der er klassificeret til lavtemperaturdrift, og opvarmede indikatorskabe kan være nødvendige for at sikre pålidelig ydeevne året rundt.

Vejebrosoftware og integration

Hardwareplatformen er kun en del af en moderne brovægtsinstallation. Vejebrostyringssoftware har forvandlet det, der engang var en rent mekanisk proces, til en datadrevet operation. Moderne systemer tilbyder en række funktioner, der tilføjer betydelig driftsværdi ud over blot at registrere en vægt.

• Automatiseret billetsalg og fakturering — systemet genererer en vægtseddel og eksporterer data til regnskabs- eller ERP-systemer uden manuel indtastning, hvilket reducerer fejl og administrationstid
• ANPR kamera integration — køretøjer identificeres automatisk af deres registreringsplade, trækker kunderegistre, tilladte materialer og taravægte op uden at føreren interagerer
• Fjernadgang og cloud-rapportering — ledere kan se live transaktionsdata og historiske rapporter fra enhver enhed, nyttigt til operationer på flere steder
• Overbelastningsalarmer — automatiske advarsler, når et køretøj overskrider den tilladte totalvægt for stedet eller en bestemt materialekategori
• Integration med Miljøstyrelsens rapportering — på licenserede affaldsanlæg kan vægtbrosoftware automatisk generere de affaldsoverførselsregistre, der kræves af tilsynsmyndigheder
• Styring af trafiklys — automatiserede signaler leder køretøjer op på og af platformen og forhindrer samtidig adgang fra begge ender

Ubemandede brovægtskonfigurationer - hvor hele processen fra køretøjets ankomst til billetudskrivning er automatiseret uden nogen operatør til stede - er nu almindelige på stenbrud, genbrugscentre og aggregatdepoter, der har længere åbningstider. Disse systemer kombinerer typisk ANPR, samtaleanlæg, trafikbarrierer og fjernovervågning af CCTV for at muliggøre 24/7 vejeoperationer uden fast bemandede kontrolrum.

Vedligeholdelses- og kalibreringskrav

En brovægt, der ikke er korrekt vedligeholdt, vil glide ud af kalibrering og producere unøjagtige aflæsninger, der kan resultere i regulatoriske sanktioner, kommercielle tvister eller økonomiske tab. Regelmæssig service er ikke valgfri - det er en praktisk nødvendighed og, for handelsmæssige instrumenter, et lovkrav.

Rutinemæssige vedligeholdelsesopgaver

• Inspektion og rengøring af vejeceller, samledåser og kabelruter - affald og vandindtrængning er de mest almindelige årsager til elektronisk fejl
• Kontrol og rydning af dækdræning - især kritisk for grubevægte, hvor vandophobning kan beskadige komponenter under dæk
• Inspektion af dækstruktur for korrosion (ståldæk) eller revner (betondæk)
• Verifikation af tilkørselsramper og kontrolskinner for strukturel integritet
• Nulpunktskontrol — bekræfter, at indikatoren viser nul med platformen tom; enhver afdrift kan indikere beskadigede vejeceller eller snavs under dækket

Kalibrering og verifikation

Kalibrering involverer påføring af kendte testvægte på brovægten og justering af systemet, indtil aflæsningerne er inden for acceptable tolerancer. For en handelsvægtsbro efterfølges denne proces af formel verifikation af et autoriseret organ. Testvægte på mindst 50 % af brovægtens maksimale kapacitet er nødvendige for en grundig kalibreringskontrol. De fleste brovægtsservicevirksomheder bærer kalibrerede testvægte på dedikerede køretøjer, typisk i intervaller på 1 ton eller 5 tons. Årlige serviceaftaler, der inkluderer kalibreringstjek, er standardpraksis for kommercielle brovægte.

Hver gang en brovægt gennemgår reparation, flytning eller strukturel ændring, skal den re-kalibreres og genverificeres, før den vender tilbage til lovlig brug for handel. Selv væsentlige miljøhændelser, såsom en kollision af køretøjer med tilkørselsrampen eller alvorlig oversvømmelse af en grube, bør udløse en inspektion og omkalibrering før fortsat brug.
