Sådan kalibrerer du en lastbilvægt: Trin-for-trin-vejledning

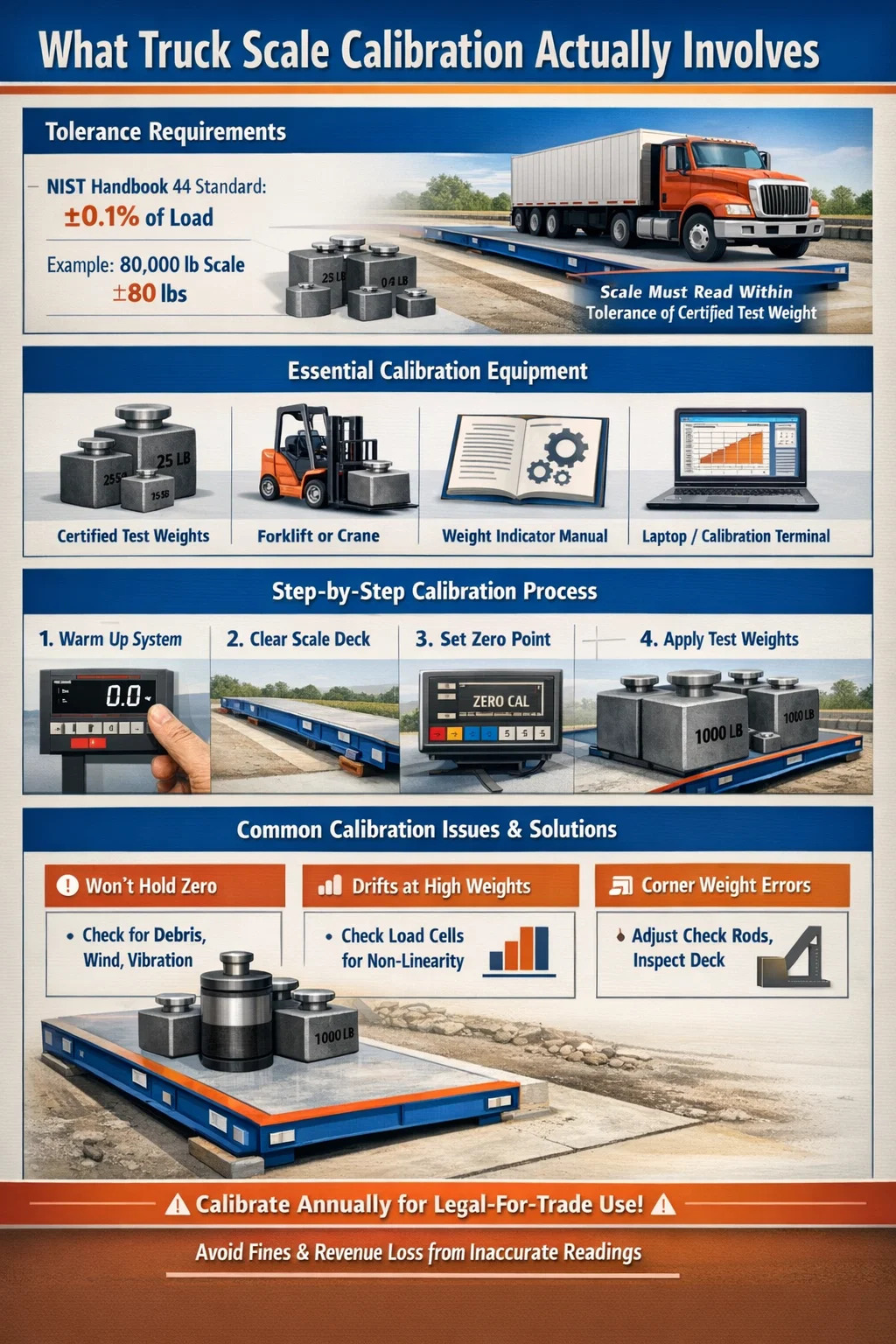

Det direkte svar: Hvad kalibrering af lastbilvægt faktisk involverer

Kalibrering af a lastbilvægt betyder justering af vægtens interne indstillinger, så de vægtaflæsninger, den producerer, matcher kendte referencevægte inden for en acceptabel tolerance. For de fleste kommercielle lastbilvægte er denne tolerance ±0,1 % af den påførte belastning , som defineret af National Institute of Standards and Technology (NIST) Handbook 44. I praksis betyder dette, at en 80.000 lb lastbilvægt skal læse inden for ±80 lbs af en certificeret testvægt ved et givet belastningspunkt.

Processen involverer at placere certificerede testvægte eller et lastet køretøj med kendt vægt på vægtdækket, aflæse indikatorens output og justere kalibreringsparametrene i vægtindikatoren eller samleboksen, indtil den viste aflæsning falder inden for tolerancen. De fleste moderne digitale lastbilvægte bruger softwarebaserede spændvidde og nuljusteringer, mens ældre analoge systemer kan kræve fysiske potentiometerændringer.

Kalibrering er ikke valgfri for legal-for-trade-applikationer. Hvis din lastbilvægt bruges til kommercielle transaktioner - fakturering efter vægt, overholdelse af myndigheder eller USDA-reguleret råvaresalg - skal den kalibreres og certificeres af en autoriseret vægt- og målinspektør med intervaller bestemt af din stat eller jurisdiktion, typisk hver seks til tolv måneder .

Udstyr, du skal bruge, før du starter kalibrering af lastbilvægt

Forsøg på kalibrering uden det rigtige udstyr giver upålidelige resultater. Her er, hvad en korrekt kalibrering af lastbilvægt kræver:

• Certificerede testvægte: Klasse F støbejernsvægte certificeret af en statslig vægt- og målmyndighed. Til en lastbilvægtkalibrering med fuld kapacitet ønsker du ideelt set testvægte svarende til mindst 50 % af vægtens nominelle kapacitet. En vægt på 100.000 lbs skal have mindst 50.000 lbs i certificerede testvægte for en meningsfuld flerpunktskalibrering.
• Vægtindikator eller controllermanual: Hver indikatormodel har en specifik kalibreringsindtastningssekvens. Fælles mærker inkluderer Mettler Toledo, Rice Lake, Fairbanks og Cardinal. Uden manualen kan du ikke få korrekt adgang til kalibreringstilstand.
• Gaffeltruck eller kran: Certificerede testvægte til en lastbilvægt vejer hver hundrede til tusindvis af pund. Du skal bruge løfteudstyr vurderet til jobbet.
• Kalibreringsjournal: Dokumentér hver testvægtplacering, indikatoraflæsning og justering. Dette er obligatorisk for legal-for-trade-certificering og nyttigt til at diagnosticere drift over tid.
• Laptop eller konfigurationsterminal (til digitale systemer): Mange moderne lastbilvægte forbindes via RS-232 eller USB til en konfigurationsgrænseflade. Softwareværktøjer som Mettler Toledos CalFree eller Rice Lakes Revolution-software strømliner processen.
• Niveau- og temperaturmåler: Vægtdækket skal være plant, og den omgivende temperatur skal noteres. Vejeceller har typisk nominelle temperaturkompensationsområder -10°C til 40°C . Kalibrering uden for dette område giver unøjagtige resultater.

Hvis certificerede testvægte ikke er tilgængelige, bruger nogle faciliteter en erstatningsmetode med et køretøj med nøjagtigt kendt vægt - bekræftet af en tredjeparts certificeret vægt umiddelbart før brug. Denne tilgang er acceptabel til intern verifikation, men accepteres generelt ikke til legal-for-trade-certificering af inspektører.

Trin-for-trin-proces til at kalibrere en WW-vægt eller enhver lastbilvægt

Følgende procedure gælder for størstedelen af digitale pit-monterede og overflademonterede lastbilvægte. Trin kan variere lidt afhængigt af indikatormærke og vejecellekonfiguration.

Trin 1: Varm systemet op

Tænd for vægtindikatoren og lad den varme op i minimum 15 til 30 minutter . Elektroniske komponenter i indikatoren og vejecellerne kræver termisk stabilisering for at producere stabile aflæsninger. Kalibrering af et koldt eller nyligt drevet system introducerer driftfejl, der muligvis ikke vises, før udstyret når driftstemperatur.

Trin 2: Ryd skalaen helt

Fjern alt materiale, køretøjer, affald og stillestående vand fra vægtplatformen. Selv en lille mængde materiale - 50 lbs grus eller en vandpyt - vil ødelægge din nulreference. Inspicer skælgraven for sedimentopbygning, især i installationer af lavere kvalitet. Sediment, der presser mod undersiden af ​​dækket, skaber mekanisk modstand, der reducerer nøjagtigheden over hele vejeområdet.

Trin 3: Indstil nulpunktet

Få adgang til kalibreringsmenuen på din vægtindikator. Den nøjagtige tastesekvens varierer efter model — for eksempel på en Rice Lake 920i holder du NUL-tasten nede i tre sekunder, mens du er i opsætningstilstand; på en Mettler Toledo IND560 navigerer du gennem vedligeholdelsesmenuen. Når du er i kalibreringstilstand, skal du anvende nulkalibreringen uden noget på vægten. Indikatoren registrerer det ubelastede millivolt output fra vejecellerne som nul-referencepunktet. Tryk ikke på nul-knappen fra den normale betjeningsskærm — dette gælder kun en softwareoffset, ikke et sandt kalibreringsnul.

Trin 4: Påfør Span Weight

Placer dine certificerede testvægte på vægtdækket. For den mest nøjagtige span kalibrering skal testvægten være mindst 25 % af vægtens kapacitet , med 50 % eller højere foretrukket. Fordel vægtene så jævnt som muligt over dækkets overflade. Indtast den nøjagtige kendte vægtværdi i indikatorens kalibreringsmenu og bekræft spankalibreringen. Indikatoren kortlægger nu millivoltoutputtet ved den belastning til den indtastede vægtværdi og etablerer den lineære kalibreringshældning.

Trin 5: Udfør flerpunkts linearitetstjek

Efter indstilling af nul og spændvidde skal du kontrollere nøjagtigheden ved flere belastningspunkter. Fjern testvægtene, bekræft, at displayet vender tilbage til nul, tilføj derefter vægte trinvist, og optag aflæsninger ved 25 %, 50 %, 75 % og 100 % af kapaciteten. Hver aflæsning skal falde inden for NTEP- eller OIML-tolerancen for den pågældende belastning. Hvis en aflæsning i mellemområdet falder uden for tolerancen, kan vejecellerne have problemer med linearitet, eller koblingsboksens trimpotentiometre skal justeres for at afbalancere individuelle celleudgange.

Trin 6: Udfør hjørnebelastningstest

Anbring en kendt vægt på hver kvadrant af vægtdækket individuelt og noter aflæsningen fra hver position. På en korrekt kalibreret og afbalanceret lastbilvægt skal den samme vægt læses indeni ±0,1 % af den påførte belastning uanset hvor på dækket den er placeret. Betydelige hjørne-til-hjørne-variationer indikerer et mekanisk problem - et bøjet dæk, en vejecelle med reduceret output eller en kontrolstangbinding - snarere end et kalibreringsproblem. Justering af kalibrering for at kompensere for en mekanisk defekt vil ikke løse det underliggende problem og kan forværre nøjagtigheden ved andre belastningspositioner.

Trin 7: Dokumenter og lås kalibreringen

Registrer alle anvendte testvægte, placeringspositioner, indikatoraflæsninger før og efter justering, omgivelsestemperatur, dato og navnet på den person, der udfører kalibreringen. De fleste legal-for-trade-indikatorer har en kalibreringsforsegling eller sikkerhedsparameter, der skal aktiveres efter kalibrering for at forhindre uautoriserede ændringer - aktivér den. Vedhæft kalibreringscertifikatet fra testvægtleverandøren til dine optegnelser. Dette papirarbejde er påkrævet for enhver statsinspektion og er din juridiske dokumentation i tilfælde af en kommerciel tvist.

Tolerancestandarder, som enhver lastbilvægtoperatør skal kende

Forståelse af tolerancestandarder hjælper dig med at fortolke kalibreringsresultater korrekt og vide, hvornår en vægt virkelig skal justeres i forhold til, hvornår den yder inden for specifikationerne.

Vedligeholdelsestolerancen er den tærskel, ved hvilken en brugsvægt skal tages ud af lovlig brug for handel og omkalibreres. Det er typisk det dobbelte af accepttolerancen. En skala, der læser inden for vedligeholdelsestolerance, men uden for accepttolerance, kan fortsætte med at fungere kommercielt indtil næste planlagte inspektion, hvorefter den skal kalibreres igen for at bestå.

Almindelige kalibreringsproblemer på lastbilvægte og hvordan man løser dem

Skalaen holder ikke nul

Hvis skalavisningen går fra nul efter kalibrering - f.eks. viser 20 lbs eller -15 lbs inden for få minutter efter nulstilling uden noget på dækket - er årsagen næsten altid miljømæssig snarere end en kalibreringsfejl. Tjek for vindbelastning på dækket i udsatte udendørs installationer, vibrationer fra nærliggende maskiner, termisk udvidelse af skalaens ramme eller snavs, der kommer i kontakt med dækkets underside. Ret først den fysiske tilstand, og kalibrer derefter igen.

Aflæsningen er nøjagtig ved lav vægt, men glider ved høj vægt

Dette mønster - hvor en 20.000 lbs test læser korrekt, men en 60.000 lbs test læser 200 lbs høj - peger på et ikke-linearitetsproblem. Den mest sandsynlige årsag er en vejecelle med forringede udgangskurveegenskaber, ofte resultatet af overbelastning eller korrosionsskader. En vejecellediagnostik ved hjælp af en millivoltmåler vil vise, hvilken celle der producerer et ikke-lineært output, når belastningen stiger. Udskiftning af denne celle og genkalibrering vil løse problemet. Blot at justere spændviddekalibreringen vil ikke fikse en ikke-lineær celle - den vil korrigere ét belastningspunkt, mens andre bliver værre.

Hjørnevægtforskelle større end 0,2 %

Hjørne-til-hjørne variation ud over tolerance har næsten altid en mekanisk årsag. Almindelige syndere omfatter kontrolstænger - de vandrette fastholdelsesled på lastbilvægte - der er justeret for stramt, hvilket forhindrer dækket i at bevæge sig frit ind på vejecellerne. Løsn kontrolstangens spænding, indtil der er et lille frit spil (typisk 1/16 til 1/8 tomme ) og test igen. Kontroller også for dækkontakt med brøndvæggene, som fungerer som en mekanisk bypass omkring vejecellerne og reducerer tilsyneladende vægt for laster placeret nær kontaktpunktet.

Indikator viser fejlkode i stedet for vægt

Fejlkoder under kalibrering indikerer typisk, at indikatoren ikke kan registrere et gyldigt millivoltsignal fra vejecellerne. Kontroller alle kabelforbindelser ved samledåsen og indikatoren. Mål excitationsspændingen - de fleste systemer kører 10V DC excitation — og bekræft, at den matcher spec. Et beskadiget vejecellekabel kan bestå visuel inspektion, men stadig have en knækket ledning internt; en kontinuitetstest med et multimeter er mere pålidelig end en visuel kontrol.

Kalibrering godkendes øjeblikkeligt, men mislykkes inden for få dage

Hurtig kalibreringsafdrift efter en vellykket kalibreringssession tyder på, at fugt trænger ind i en vejecelle eller samleboks. Vand ændrer den elektriske modstand af interne komponenter og flytter millivolt output uden nogen ændring i fysisk belastning. Inspicer alle ledningsindgangspunkter og samlebokstætninger. Trykluft, der blæses gennem kanalen, kan nogle gange midlertidigt fjerne fugt, men en vejecelle med intern vandskade skal udskiftes - udtørring genopretter ikke den oprindelige nøjagtighed.

Hvor ofte skal en lastbilvægt kalibreres

Kalibreringsfrekvensen afhænger af, hvordan vægten bruges, hvad den vejer, og hvilke lovmæssige krav der gælder. Her er de praktiske benchmarks:

• Lovlig for handel kommerciel brug: De fleste amerikanske stater kræver årlig inspektion og gencertificering af en autoriseret vægt- og målembedsmand. Nogle store operationer i visse stater kræver halvårlige inspektioner.
• Højkapacitetsfaciliteter (100 lastbiler om dagen): Overvej kvartalsvis intern verifikation ved hjælp af et testkøretøj med kendt vægt, med en fuld certificeret kalibrering årligt eller efter enhver væsentlig vedligeholdelseshændelse.
• Efter enhver overbelastningsbegivenhed: Hvis et køretøj væsentligt overstiger vægtens nominelle kapacitet - for en 100.000 lbs skala betyder det en belastning over ca. 120.000 lbs - er kalibreringsverifikation obligatorisk. Overbelastninger kan permanent deformere vejeceller.
• Efter strukturelle reparationer eller udskiftning af indikator: Hver gang en komponent direkte i vejesignalvejen ændres, kræves der rekalibrering, før vægten vender tilbage til drift.
• Efter ekstreme vejrhændelser: Oversvømmelser, frysende temperaturer under vejecellens nominelle rækkevidde eller kraftig vind, der kan have forårsaget affaldspåvirkning på dækket, berettiger til en verifikationskontrol, før den kommercielle brug genoptages.

Mellem formelle kalibreringer er daglige nul-tjek en enkel og effektiv overvågningspraksis. Når der ikke er noget på dækket, bør indikatoren vise nul inden for ±1 displayinddeling. Hvis den konsekvent læser uden for dette område, skal du undersøge før den næste planlagte kalibrering i stedet for at vente.

Forebyggende vedligeholdelse, der holder kalibrering af lastbilvægten stabil

Kalibreringsnøjagtighed handler ikke kun om selve kalibreringshændelsen – den er resultatet af ensartet vedligeholdelse mellem kalibreringssessioner. En velholdt lastbilvægt holder kalibreringen meget længere og kræver færre justeringer ved hver inspektion.

Gruberensning til installationer af lavere kvalitet

Kaldgraven skal som minimum rengøres to gange om året , hyppigere i miljøer med tungt mudder, kornstøv, kulstøv eller andre fine materialer. Ophobet materiale i pit skaber opadgående pres på dækket, der kunstigt oppuster aflæsninger. En vægt, der aflæser 200 lbs over den faktiske vægt efter at have siddet gennem en våd vinter, er typisk et problem med beskidt pit, ikke et kalibreringsproblem. Ved at pumpe stående vand og fjerne sediment genoprettes nøjagtigheden uden at røre ved kalibreringsindstillingerne.

Vejecelle- og kabelinspektion

Inspicer vejecellekabler og rørledninger årligt for skader på gnavere, korrosion ved konnektorer og fysiske skader fra køretøjer, der kører fra tilkørselsrampen ind på røret. En enkelt forringet kabelforbindelse kan tilføje målestøj på 50 til 150 lbs til alle læsninger. Vejecellemonteringshardware - bolte, monteringsfødder og kofangerblokke - bør inspiceres for korrosion og tilspændes til specifikation under samme inspektion.

Til- og frakørselsrampetilstand

Beskadigede eller ujævne tilkørselsramper får køretøjer til at komme ind på vægtdækket i en vinkel eller med en aksel allerede delvist på vej. Dette kan producere inkonsistente aflæsninger for det samme køretøj afhængigt af indflyvningshastighed og vinkel. Tilkørselsramper bør være i niveau med vægtdækket og vedligeholdes med jævne mellemrum. En højdeforskel på mere end 1/2 tomme mellem rampeoverfladen og vægtdækket garanterer reparation.

Forgreningsboks fugtkontrol

Mange kalibreringsfejl kan føres tilbage til fugt i samleboksen i stedet for et ægte kalibreringsskift. Udskift tørremiddelpakkerne i samledåsen årligt. Inspicer ledningstætningen ved indgangspunktet for forbindelsesboksen - den mest almindelige fugtindgangsvej - og forsegl igen med passende ledningstætningsmasse, hvis der er synlige mellemrum. Hvis samleboksen er installeret på et sted, der er udsat for stående vand eller oversvømmelse, skal du overveje at flytte den til en højere position.

DIY-kalibrering vs. ansættelse af en certificeret vægttekniker

Om du skal kalibrere en lastbilvægt internt eller hyre en certificeret tekniker afhænger af applikationen og hvad du forsøger at opnå.

• Intern verifikation (ikke-lovlig-for-handel): Hvis du ejer certificerede testvægte, har adgang til indikatorkalibreringsmanualen, og vægten udelukkende bruges til intern proceskontrol, er intern kalibrering både gennemførlig og omkostningseffektiv. En dygtig vedligeholdelsestekniker kan udføre dette med passende uddannelse.
• Juridisk for handel certificering: Dette skal udføres eller bevidnes af en statsautoriseret vægt- og målembedsmand. Ingen mængde internt kalibreringsarbejde kvalificerer en vægt til kommerciel brug uden det officielle stempel. I de fleste stater medbringer inspektøren deres egne certificerede testvægte.
• Diagnostisk kalibrering efter et problem: Når kalibreringen fejler uventet, eller vægten udviser unormal adfærd, vil en certificeret vægtservicevirksomhed med korrekt diagnostisk udstyr - millivoltmålere, vejecellesimulatorer og certificeringsgrad testvægte - identificere årsagen hurtigere og mere pålideligt end intern fejlfinding.

Omkostningerne ved en professionel kalibreringsservice for lastbilvægte varierer typisk fra $300 til $800 til et standardbesøg, afhængigt af placering, vægtstørrelse og antallet af krævede testvægtplaceringer. For en vægt, der håndterer millioner af dollars i kommercielle transaktioner årligt, er dette en ubetydelig driftsomkostning i forhold til den økonomiske eksponering ved at bruge en unøjagtig skala.

Juridiske og økonomiske konsekvenser af at køre en ukalibreret lastbilvægt

At køre en kommerciel lastbilvægt uden aktuel kalibreringscertificering er ikke kun et teknisk overholdelsesspørgsmål - det har direkte økonomiske og juridiske konsekvenser, der varierer fra jurisdiktion, men er konsekvent betydelige.

• Borgerlige bøder: Statslige vægte og mål agenturer kan udstede stop-brug ordrer og bøder for at drive en ikke-certificeret kommerciel vægt. Bøderne spænder typisk fra $500 til $10.000 pr. overtrædelse afhængig af tilstand og om overtrædelsen er gentagelse eller første gang.
• Kommercielle tvister: Hvis en kunde udfordrer en vægtbaseret faktura, og din vægt mangler aktuel kalibreringsdokumentation, er din retsstilling yderst svag. Domstole og voldgiftsdommere dømmer rutinemæssigt mod den part, der ikke kan fremlægge kalibreringsoptegnelser.
• Indtægtstab fra unøjagtige aflæsninger: En vægtaflæsning konsekvent 100 lbs lavt på en lastbilvægt, der behandler 200 læs om dagen, betyder, at du giver ca. 20.000 lbs materiale væk dagligt. Til $50 pr. ton, er det $500 pr. dag eller over $180.000 pr. år i uindvundet indtægt.
• Tilsynsmyndigheders revisioner: I regulerede industrier som kornhandel, kulhåndtering eller genanvendelse af metalskrot kan en ukalibreret skala udløse en fuld revision af føderale eller statslige agenturer, hvilket medfører langt større omkostninger i tid og potentielle sanktioner end at opretholde en ordentlig kalibreringsplan.

Kalibrering er ikke overhead - det er beskyttelse. Omkostningerne ved at vedligeholde en korrekt kalibreret og dokumenteret lastbilvægt er en brøkdel af omkostningerne ved en enkelt kommerciel tvist, bøde eller indtægtstab som følge af skalaens unøjagtighed.
