Sådan fungerer vejeceller: Videnskaben bag vejebroens nøjagtighed

Sådan fungerer en vejecelle: Det korte svar

En vejecelle konverterer mekanisk kraft - vægt - til et elektrisk signal. Inde i hver vejecelle er der et metalelement, der deformeres lidt under belastning. Bundet til dette element er strain gauges: tynde resistive folier, hvis elektriske modstand ændres, når de strækkes eller komprimeres. Denne ændring i modstand frembringer en målbar spændingsoutput proportional med den påførte kraft. I en vægtbro , er flere vejeceller placeret under dækket, og deres kombinerede elektriske signaler behandles af en indikator eller samleboks for at vise en vægtaflæsning.

Det er kernemekanismen. Alt andet - hermetisk tætning, temperaturkompensation, overbelastningsbeskyttelse, digitalt output - er konstruktion bygget op omkring det grundlæggende princip. Det er vigtigt at forstå detaljerne, fordi udvælgelse af vejeceller, installation og vedligeholdelse direkte bestemmer, hvor nøjagtigt og pålideligt en brovægt yder over mange års drift.

Strain Gauge: Kernen i hver vejecelle

Strain gauge er det føleelement, der gør vejecelleteknologi mulig. Den består af et fint metallisk foliemønster - typisk en nikkel-chromlegering - bundet med klæbemiddel til overfladen af ​​et elastisk metallegeme, normalt højkvalitets legeret stål eller rustfrit stål. Når metallegemet deformeres under vægt, deformeres folien med det. Dette ændrer foliens elektriske modstand i henhold til et forhold beskrevet af gauge-faktoren (GF).

Målefaktoren for de fleste metalliske strain gauges er ca 2.0 , hvilket betyder, at en 0,1% stamme frembringer en 0,2% ændring i modstand. For en standard 350 ohm strain gauge oversætter det til en modstandsændring på omkring 0,7 ohm - en lille værdi, der kræver omhyggeligt kredsløbsdesign for at måle nøjagtigt.

Wheatstone Bridge Circuit

Vejeceller bruger fire strain gauges arrangeret i en Wheatstone-brokonfiguration. To målere sættes i spænding (de forlænges under belastning) og to i kompression (de forkortes under belastning). Dette arrangement giver flere kritiske fordele:

• Udgangssignalet er fordoblet i forhold til at bruge en enkelt måler, hvilket forbedrer følsomheden.
• Temperatureffekter ophæves, fordi alle fire målere oplever det samme termiske miljø.
• Ikke-linearitetsfejl reduceres gennem det modsatte målearrangement.
• Broen producerer nul output ved nul belastning (en nul output), hvilket gør signalet lettere at behandle.

En standard excitationsspænding på 5 til 15 volt DC påføres på tværs af broen. Ved nominel kapacitet producerer broen et output på millivolt-niveau - typisk 2 mV/V , hvilket betyder, at en 10V excitation producerer 20 mV ved fuld belastning. Dette signal bliver derefter forstærket og behandlet.

Vejecelletyper, der bruges i brovægte

Ikke alle vejeceller deler den samme geometri. Den indvendige form af det elastiske element bestemmer, hvordan det deformeres, hvilket påvirker nøjagtighed, kapacitetsområde og egnethed til forskellige brovægtskonfigurationer.

Kompressionsbelastningsceller

Disse er den mest almindelige type, der findes i grubemonterede og overflademonterede brovægte. De er designet til at bære belastning i en enkelt akse - lige ned - og er typisk cylindriske eller pandekageformede. Kompressionsceller brugt i lastbilvægte håndterer kapaciteter fra 50 tons til over 150 tons pr. celle , med seks til tolv celler, der almindeligvis understøtter et fuldt brovægtsdæk. De er robuste, ligetil at installere og håndterer sidebelastninger rimeligt godt, når de er udstyret med korrekt monteringsbeslag.

Bøjning af strålebelastningsceller

Bøjning af bjælkeceller fungerer efter et cantilever- eller dobbelt-endet bjælkeprincip. Belastning påføres på et eller to punkter langs en bjælke fastgjort i den anden ende, hvilket får den til at bøje. Strainmålere placeret ved det maksimale bøjningsmoment-sted fanger denne deformation. Disse celler er populære i lavprofils platformvægte og visse bærbare brovægte, fordi de kan installeres i en meget lavvandet dækprofil. De bruges typisk til kapaciteter under 20 tons pr. celle .

Forskydningsstrålebelastningsceller

Forskydningsstråleceller måler forskydningsspænding i stedet for bøjning eller direkte kompression. Strain gauges er orienteret i 45 grader i forhold til stråleaksen for at fange maksimal forskydningsbelastning. Dette design er meget ufølsomt over for belastningspåføringen - en væsentlig fordel i brovægtsapplikationer, hvor et køretøjs akseltryk muligvis ikke lander i en nøjagtig position. Forskydningsbjælker tilbyder fremragende nøjagtighed, typisk opnåelse OIML klasse C3 eller bedre , og er meget udbredt i både bærbare akselvægte og permanente brovægtsinstallationer.

Enkeltpunkts vejeceller

Enkeltpunktsceller er konstrueret til at give nøjagtige aflæsninger, uanset hvor lasten placeres på en platform – inden for grænser. De bruges primært i mindre platformsvægte og findes sjældent i lastbilvægte i fuld størrelse. De forekommer dog i nogle akselpudevægte, der bruges til hurtig kontrol ved vejsiden.

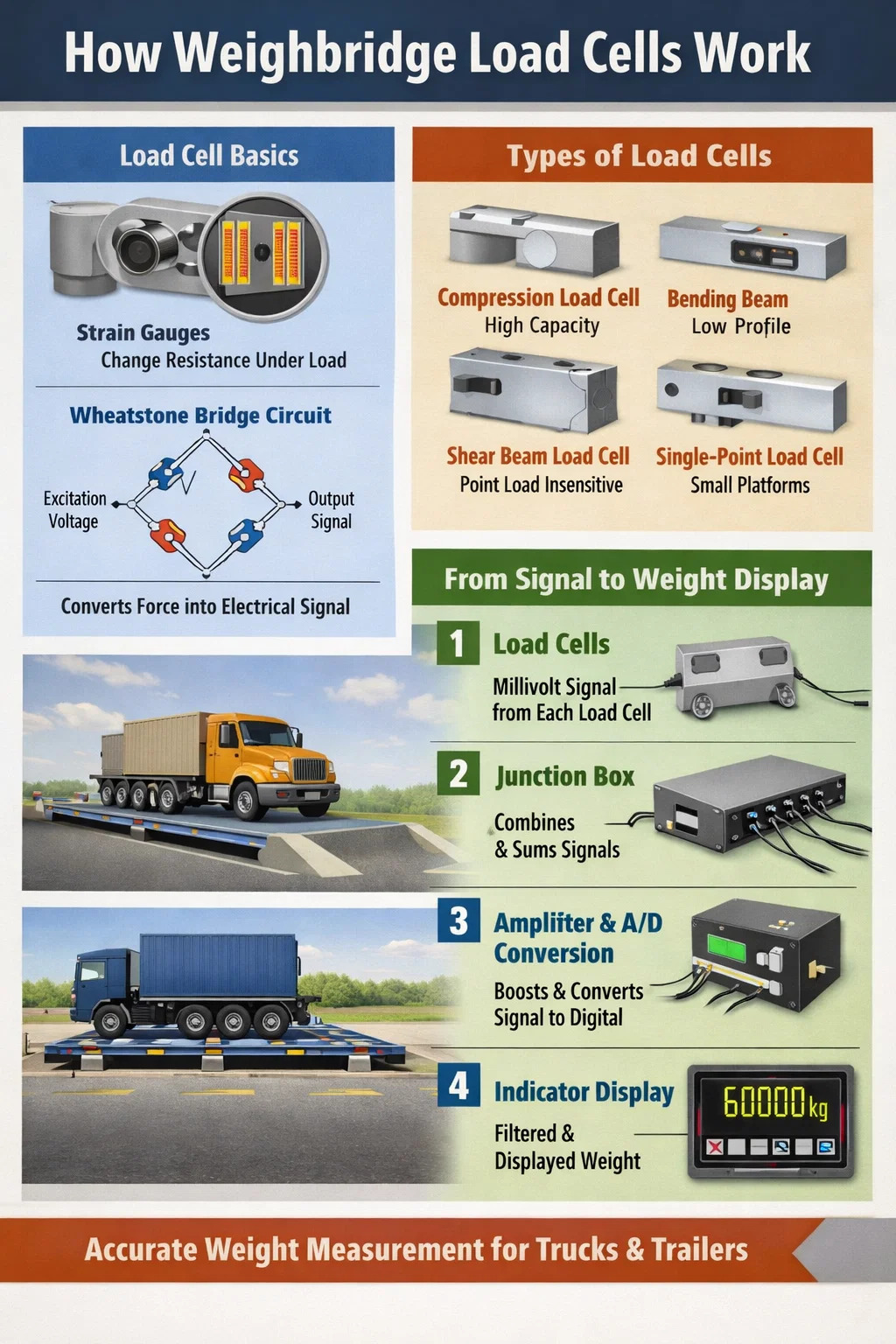

Fra råsignal til vægtaflæsning: Signalstien i en brovægt

At forstå, hvordan en vejecelle fungerer isoleret, er kun en del af billedet. I en brovægtsinstallation arbejder flere vejeceller sammen, og deres signaler gennemgår flere behandlingstrin, før en vægtværdi vises på displayet.

Trin 1: Individuel celleoutput

Hver vejecelle under brovægten producerer et signal på millivoltniveau, der er proportionalt med den kraft, den bærer. Fordi lasten fra et køretøj aldrig er perfekt centreret, bærer individuelle celler ulige dele. En 60 tons lastbil, der er parkeret asymmetrisk, kan pålægge en hjørnecelle 12 tons og en anden 8 tons.

Trin 2: Forgreningsboks og signalsummering

Alle individuelle cellekabler løber til en samleboks (også kaldet en summeringsboks). Indeni kombineres signalerne - enten passivt gennem resistive summeringsnetværk eller aktivt gennem forstærkning. Passive summeringsbokse bruger trimmodstande til at justere for forskelle i cellefølsomhed, hvilket sikrer, at en belastning på 1 ton på en enkelt celle producerer et identisk bidrag til det summerede output. Dette kalibreringstrin er kritisk: uden det ville lastens position på brovægtsdækket påvirke den endelige aflæsning.

Trin 3: Amplifikation og analog-til-digital konvertering

Det summerede millivoltsignal - stadig meget lille - rejser til vægtindikatoren. Indvendigt forstærker en præcisionsinstrumenteringsforstærker signalet, typisk til et område på 0-10 volt. En analog-til-digital konverter (ADC) sampler derefter det forstærkede signal. Brug af moderne brovægtsindikatorer 24-bit ADC'er , som giver over 16 millioner diskrete trin på tværs af måleområdet. Denne opløsning er langt finere end det lovpligtige visningstrin, hvilket giver en stabil og støjbestandig aflæsning.

Trin 4: Digital filtrering og visning

Rå ADC-data er støjende. Vindbelastning, køretøjsvibrationer og elektrisk interferens forårsager alle hurtige udsving. Indikatorens mikroprocessor anvender digitale filtreringsalgoritmer - ofte konfigurerbare middelværdier eller frekvensbaserede filtre - for at udtrække en stabil vægtværdi. Den endelige viste værdi er afrundet til det godkendte skalainterval, som for lovlige handelsvægte typisk er 20 kg for en 60-tons skala.

Nøglebelastningscellespecifikationer og hvad de betyder for brovægtens ydeevne

Når du vælger vejeceller til en brovægt, forudsiger dataarknumrene direkte målekvaliteten. Her er hvad hver specifikation faktisk betyder i praksis.

Nominel kapacitet (Emax)

Den maksimale belastning cellen er designet til at måle nøjagtigt. Af sikkerhedsmæssige årsager er vejeceller også klassificeret til sikker overbelastning - typisk 150 % af den nominelle kapacitet - og en ultimativ overbelastning før permanent skade, normalt 300 % . En brovægt, der håndterer 60-tons bruttovægte af køretøjer understøttet af seks celler, har brug for celler, der er klassificeret til mindst 15 tons hver, når lastfordelingen er indregnet, plus tilstrækkelig overbelastningsmargin til dynamisk læsning under indstigning af køretøjer.

Nøjagtighedsklasse (nmax)

OIML (International Organization of Legal Metrology) klassificerer vejeceller fra klasse A (højeste nøjagtighed) til klasse D (laveste). Brovægtsvejeceller er typisk Klasse C3 eller C4 , hvor tallet angiver det maksimale antal verifikationsintervaller – henholdsvis 3.000 eller 4.000. En C3-vejecelle, der bruges i en 60-tons brovægt, kan understøtte en visningsstigning på 60.000 kg ÷ 3.000 = 20 kg, hvilket stemmer overens med standardbrovægtskravene.

Kombineret fejl

Denne specifikation kombinerer ikke-linearitets- og hysteresefejl til en enkelt værdi, normalt udtrykt som en procentdel af nominel output. For en C3 vejecelle er den kombinerede fejl typisk ±0,023 % af nominel output eller bedre . På en celle med en kapacitet på 20 tons, der producerer 2 mV/V ved fuld belastning, svarer dette til en fejl på mindre end 0,9 mikrovolt - en ekstraordinær lille værdi, der kræver omhyggelig afskærmning og ledningspraksis for at bevare gennem signalkæden.

Temperaturkoefficienter

Vejeceller, der bruges i udendørs brovægtsinstallationer, står over for betydelige temperaturudsving. To temperaturkoefficienter har betydning:

• TK Zero : Ændringen i nul output pr. grad af temperaturændring, typisk angivet som mindre end 0,02% af nominel output pr. 10°C.
• TK Span : Ændringen i følsomhed pr. grad, typisk mindre end 0,008% pr. 10°C for kvalitetsvejeceller.

I en udendørs brovægt, der opererer fra -10 °C til 50 °C – et 60-graders område – vil en celle med TK-spændvidde på 0,008 %/10 °C opleve en spændviddeforskydning på 0,048 % . På en 60-tons skala er det en afdrift på 29 kg, der alene kan tilskrives temperaturen. Dette er grunden til, at kalibrering af brovægt altid udføres ved driftstemperatur, og hvorfor periodisk re-verifikation er lovmæssigt påkrævet.

Ingress Protection (IP-klassificering)

Vejeceller er permanent installeret udendørs, ofte i grubemiljøer, der er udsat for oversvømmelse, mudder og højtryksrensning. Den mindst acceptable IP-klassificering for brovægtsvejeceller er IP67 (støvtæt og tåler midlertidig nedsænkning til 1 meter). Mange installationer specificerer IP68 eller IP69K , sidstnævnte klassificering tillader højtryks-, højtemperatur-vandstråler - relevant for steder, der rengør brovægtsdækket regelmæssigt.

Analoge vs. digitale vejeceller i brovægtssystemer

Traditionelle vejeceller udsender et analogt millivolt-signal. I løbet af de sidste to årtier er digitale vejeceller - som integrerer en ADC og mikroprocessor direkte inde i vejecellekroppen - blevet mere og mere almindelige i brovægtsinstallationer. Forskellen er væsentlig i praksis.

Analoge vejecellesystemer

Analoge celler er enklere, billigere og kompatible med stort set enhver vægtindikator på markedet. Deres millivoltsignaler er sårbare over for elektromagnetisk interferens (EMI) over lange kabeltræk - en reel bekymring på store industrianlæg med tungt maskineri. Den maksimale praktiske kabelføring, før signalforringelse bliver problematisk, er ca 100 til 150 meter med standard skærmet kabel.

Digitale vejecellesystemer

Digitale vejeceller konverterer strain gauge-signalet til en digital værdi inde i cellehuset og transmitterer dataene via en seriel bus - typisk RS-485 eller CAN-bus. Nøglefordele omfatter:

• Immunitet over for EMI over lange kabelstrækninger med pålidelig overførsel 500 meter eller mere .
• Individuel cellediagnostik - indikatoren kan identificere, hvilken specifik celle der har et problem, i stedet for blot at opdage en systemfejl.
• Automatisk temperaturkompensation udført inde i hver celle ved hjælp af sin egen temperaturføler.
• Forenklet trimning og kalibrering gennem software frem for modstandsjustering.

Afvejningen er omkostninger - digitale vejeceller er betydeligt dyrere - og leverandørlåsning, da celler fra forskellige producenter ofte bruger inkompatible kommunikationsprotokoller.

Sådan monteres vejeceller i en brovægt

Korrekt montering er lige så vigtig som cellekvalitet. En perfekt specificeret vejecelle installeret forkert vil give unøjagtige og ustabile aflæsninger. Vejebrovægtecellemonteringssystemer skal udføre flere ting samtidigt.

Overførsel af lodret kraft, mens sidebelastninger afvises

Vejeceller er designet til at måle kraft i én akse. Sidebelastninger – forårsaget af køretøjets bremsning, termisk udvidelse af dækket eller dækforskydning – medfører fejl og accelererer træthed. Monteringsenheder bruger vippestifter, belastningsknapper eller selvjusterende vejecellebaser for at sikre, at kræfter uden for aksen afvises mekanisk. En vippestiftmontering gør det muligt for cellen at vippe lidt i enhver retning, og overfører kun den lodrette komponent af enhver påført kraft til føleelementet.

Imødekommende termisk udvidelse

Et stålbrodæk på 18 meter vil udvide sig ca 10 mm mellem vinter- og sommertemperaturer i et tempereret klima (ved anvendelse af en termisk udvidelseskoefficient på ca. 11,7 × 10⁻⁶ /°C og et temperaturområde på 50°C). Monteringsbeslag skal tillade denne bevægelse uden binding. Monteringskonfigurationer med fast ende og fri ende løser dette ved at fastgøre dækket i den ene ende og tillade begrænset glidende bevægelse i den anden, hvilket forhindrer den termiske udvidelse i at blive fortolket som en belastningsændring.

Forebyggelse af opløftning

Nogle vejecellemonteringsdesigns bruger fastspændingsbolte eller holdeklemmer for at forhindre dækket i at løfte sig af cellerne under belastning uden for midten. Uden hævningsbegrænsning kan en excentrisk belastning nær den ene ende af en brovægt få den modsatte ende til at stige, tage cellerne af belastning og introducere en væsentlig fejl. Kontrolstangenheder, der begrænser dæksbevægelsen opad til 2-3 mm, er en standarddel af kvalitetsbrovægtsinstallationer.

Almindelige vejecelle-fejltilstande i brovægte

Vejeceller er robuste, men ikke uforgængelige. At vide, hvordan de fejler, hjælper vedligeholdelsesteams med at identificere problemer, før de forårsager væsentlige vejefejl eller komplette systemfejl.

Fugtindtrængen

Selv IP68-klassificerede celler kan blive kompromitteret, hvis kabelindgangspunkter er beskadiget, hvis kabelstik ikke er ordentligt forseglet, eller hvis cellelegemet er fysisk revnet. Fugt, der når strain gauges, forårsager korrosion af folien, ændringer i klæbeegenskaber og i sidste ende elektrisk lækage mellem broarme. Symptomet er typisk en gradvis afdrift i nullæsning og øget ustabilitet. Kontrol af isolationsmodstand mellem brokredsløb og cellelegemet (bør overskride 5.000 MΩ på en rask celle) er et standard diagnostisk trin.

Overbelastning og træthed

En enkelt alvorlig overbelastning - fra et køretøj, der rammer dækket med fart, eller fra en kran, der uventet lander en tung last - kan plastisk deformere det elastiske element. Når den først er deformeret, skifter cellens nulpunkt permanent og kan ikke kalibreres væk igen. Træthed akkumuleres over millioner af belastningscyklusser; de fleste kvalitetsbrovægtsceller er bedømt til 10 millioner eller flere cyklusser ved nominel kapacitet, men stødbelastning og overbelastning reducerer udmattelseslevetiden dramatisk.

Kabelskade

Vejecellekabler løber på udsatte steder under brovægtsdæk. Gnaverskader, gentagne bøjninger fra dæksbevægelser og fysisk knusning fra affald er almindelige årsager til kabelfejl. Et beskadiget skjold eller delvist brud på en signalleder introducerer støj, offsetfejl eller fuldstændigt signaltab. Kabelrørbeskyttelse og regelmæssig visuel inspektion er enkle forebyggende foranstaltninger, der forlænger systemets levetid.

Korrosion af monteringsbeslag

Vejecellelegemer i rustfrit stål er korrosionsbestandige, men den omgivende monteringshardware i blødt stål - vejecellebaser, kontrolstænger, monteringsbolte - er det ikke. Korroderet hardware kan sætte sig fast, forhindre de nødvendige små bevægelser under termisk ekspansion og indføre sidekræfter på vejecellen. En årlig inspektions- og smøreplan for montering af hardware er et minimumskrav til vedligeholdelse.

Kalibrering: Forbinder vejecellefysik til juridisk nøjagtighed

En vejecelles output i millivolt er meningsløs, indtil den er kalibreret mod kendte referencevægte. Kalibrering etablerer det matematiske forhold mellem det elektriske output og den viste vægt, og periodisk re-kalibrering bekræfter, at forholdet ikke er afviklet.

Dødvægtskalibrering

Guldstandarden for brovægtskalibrering er at fylde dækket med certificerede testvægte med kendt masse - typisk Klasse M1 eller F2 certificerede masser kan spores til nationale standarder. Indikatoren er justeret, så den viste aflæsning matcher den anvendte vægt på flere punkter over hele måleområdet. For en 60-tons brovægt involverer kalibrering typisk testbelastninger på 0, 20 %, 50 % og 100 % af maksimal kapacitet.

Erstatningsvægtkalibrering

Transport og håndtering af tilstrækkelige testvægte til en kalibrering med fuld kapacitet er dyrt og logistisk krævende. Erstatningsvægtmetoder - ved hjælp af en hydraulisk vejecellereferenceanordning eller et køretøj med verificeret vægt - muliggør kalibreringstjek til lavere omkostninger. Disse metoder er accepteret af mange nationale vægtnings- og målmyndigheder til periodisk verifikation mellem fuld dødvægtskalibreringer, forudsat at den indledende kalibrering blev udført med dødvægte.

Juridiske verifikationskrav

Brovægte, der bruges til handel – fakturering af kunder efter vægt, kontrol af køretøjets overholdelse eller skattemæssige mål – skal periodisk verificeres af et autoriseret inspektionsorgan. I Den Europæiske Union fastsætter direktivet om ikke-automatiske vægte (NAWI) maksimale tilladelige fejl (MPE) for handelsvægte: ±0,5 skalaintervaller ved første verifikation og ±1 skalainterval i tjeneste. Verifikationsintervaller varierer efter jurisdiktion, men er almindelige 1 til 2 år .

Praktiske tips til at maksimere vejecellens levetid i brovægtsapplikationer

Vejeceller i en velholdt brovægt skal forblive nøjagtige til 10 til 20 år . At nå denne levetid kræver konsekvent opmærksomhed på nogle få nøgleområder.

• Håndhæv indflyvningsrampens hastighedsgrænser. En 40-tons lastbil, der rammer en dækskant med 20 km/t, genererer en dynamisk påvirkningsfaktor på 1,3 til 1,5 eller mere - effektivt anvender 52 til 60 tons øjeblikkeligt. Hastighedsramper eller hastighedsskilte, der begrænser adgangen til 5 km/t, reducerer den dynamiske belastning dramatisk.
• Hold gruben tør. Installer sumppumper med automatiske svømmerafbrydere i brovægtsinstallationer. Stående vand fremskynder korrosion af monteringsbeslag og øger risikoen for, at fugt trænger ind i kabelstik.
• Inspicer kabelkanalerne hvert kvartal. Se efter knusning, revner eller forskydning, der udsætter kabler for mekanisk skade. Udskift beskadigede sektioner, før kabelfejl forårsager unøjagtig vejning eller et komplet systemafbrydelse.
• Log hjørneaflæsninger regelmæssigt. De fleste moderne brovægtsindikatorer kan vise individuelle celleaflæsninger. Registrering af disse med jævne mellemrum skaber en basislinje; en celle, der begynder at drive, viser sig som en skiftende hjørneaflæsning længe før den overordnede skala-nøjagtighed påvirkes.
• Forhindrer overbelastning ved design. Konfigurer indikatoren til at alarmere, når en last nærmer sig den maksimale kapacitet. For en 60-tons skala giver en alarm ved 58 tons operatørerne tid til at stoppe læsseprocessen, før cellerne belastes ud over deres nominelle kapacitet.
• Eftersmør monteringsbeslag årligt. Anti-seize-masse på vejecellebasens monteringsoverflader og check-stanggevind forhindrer korrosionsbinding og sikrer, at de små bevægelser, der er nødvendige for nøjagtig måling, stadig kan forekomme.

Hvordan vejebroens nøjagtighed påvirkes af vejecelleantal og placering

Antallet og placeringen af vejeceller under et brovægtsdæk påvirker både målenøjagtighed og systemredundans. Der er ingen enkelt universel standard – konfigurationer vælges baseret på dæklængde, forventede køretøjstyper og krav til nøjagtighed.

En standardvægt på 18 meter med enkelt platform bruger typisk 6 vejeceller : to under hver af de tre hovedtværbjælker. Dette giver god belastningsfordeling og tilstrækkelig redundans - hvis en celle svigter, kan systemet ofte registrere fejlen gennem en ubalanceret hjørneaflæsning snarere end katastrofal unøjagtighed. Nogle højpræcisionsapplikationer bruger 8 celler under fire tværbjælker for forbedret dækning.

Akselvægte med flere dæk – hvor hvert dæk vejer individuelle akselgrupper separat – kræver separate cellesæt under hvert dæk, hvor hver cellegruppe behandles uafhængigt. En fire-dæks aksel vægtbro kan bruge 16 til 24 vejeceller i alt er hver gruppe kalibreret uafhængigt for at sikre, at summering af de individuelle akselaflæsninger svarer til den samlede køretøjsvægt målt, når køretøjet vejes som helhed.

Celleplaceringssymmetri er vigtig. Asymmetrisk placerede celler skaber et ujævnt følsomhedskort på tværs af dæksoverfladen: belastninger nær en celleklynge registreres mere nøjagtigt end belastninger placeret midt imellem cellerne. Kvalitetsinstallationspraksis indebærer kontrol af hjørnefølsomheden af ​​en færdig installation ved hjælp af en referencemasse placeret ved hvert hjørne og sammenligning af aflæsningerne. En velafbalanceret installation viser mindre end ±0,1 % variation på tværs af hjørnepositioner.
